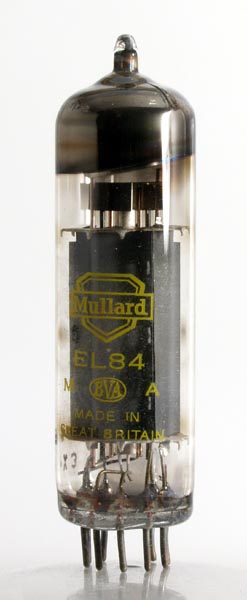

EL84 Pentode de puissance
Chauffage :
      indirect
      Uf = 6,3V
      If = 0,76A
Maximum :
      Ua = 300V
      Ug2 = 300V
      Ia = 65mA
      Ig1 = -mA
      Pa = 12W
      Pg2 = 2W
Nominal :
      Ua = 250V
      Ug2 = 250V
      Ug1 = -27V
      Ia = 44mA
      Pai = 11W
      Pao = 5,6W
      Impédance = 4,5kW
Applications :
            Pentode de puissance.

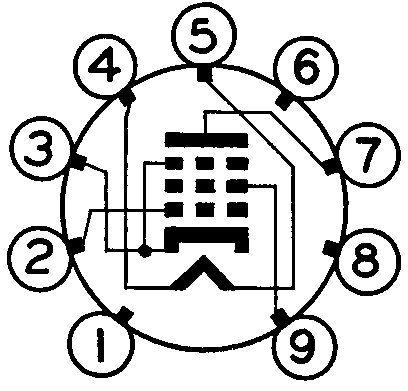

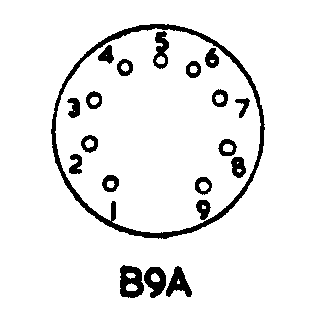

  1     -
  2     g1
  3     k,g3
  4     f
  5     f
  6     -
  7     a
  8     -
  9     g2
Datasheet
