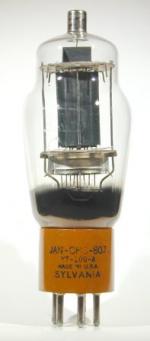

807 Tétrode de puissance
Chauffage :
      indirect
      Uf = 6,3V
      If  = 0,9A
Maximum :
      Ua = 750V
      Ug2 = 300V
      Ia = 100mA
      Pa = 30W
      Pg2= 3,5W
Nominal :
   Classe C à 60MHz
      Ua = 600V
      Ug2 = 275V
      Ug1 = -90V
      Ia = 100mA
      Ig2 = 6,5mA
      Pao = 42,5W
      Pg1 ~ 0,4W
Applications :
            Tétrode d'émission jusque 125MHz.

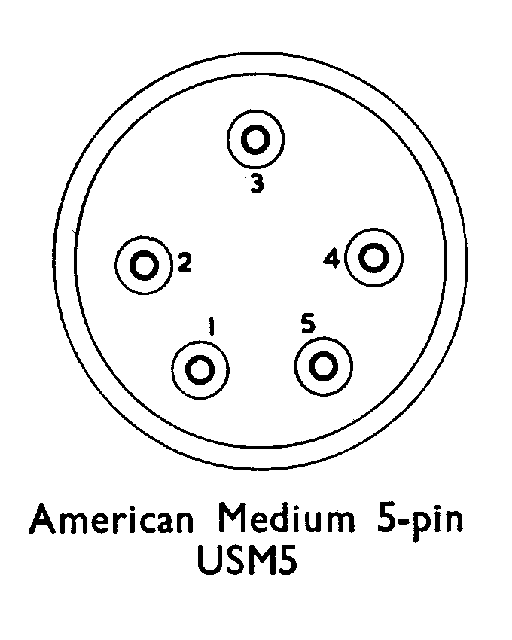

1     f
2     g2
3     g1
4     k,beam
5     f
Cap a
